CNC GEAR PROFILE GRINDING MACHINE
PG250 / PG400CNCギヤ成形研削盤歯形を、精度へ。

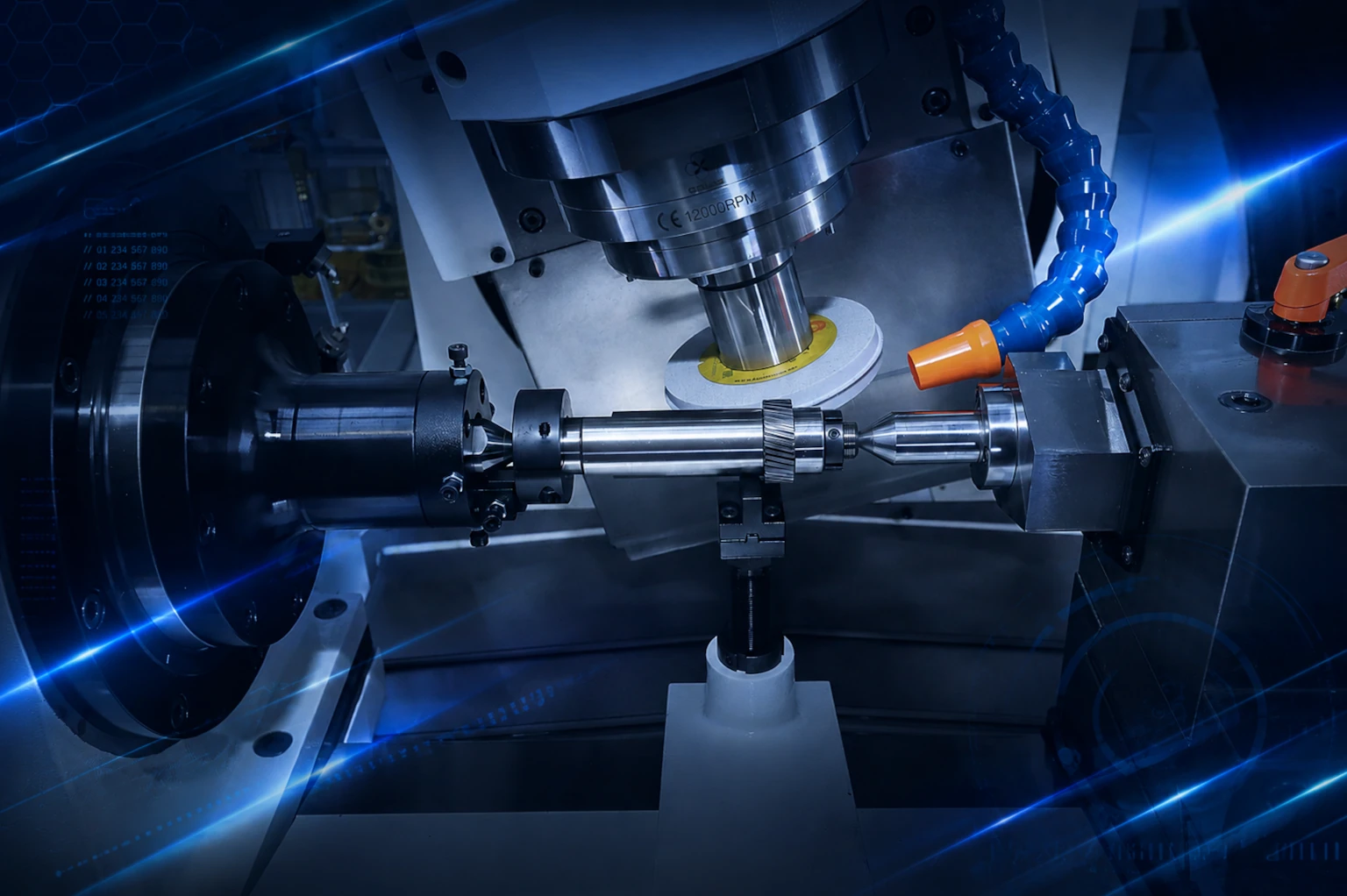

高剛性機械構造、ダイレクトドライブ制御、対話型HMIを組み合わせ、少量多品種の高精度ギヤ加工を支えるCNCギヤ成形研削盤です。
PG250 / PG400｜高精度ギヤ成形研削を少量多品種から量産まで検討
PROCESS
FORM GRINDING PROCESS
諸元入力から測定まで、研削プロセスを見える化。
対話型HMIで研削条件、歯合わせ、ドレス条件を一元管理。歯形生成からドレッシングパスまでを画面上で確認し、段取りの属人化低減を支援します。
HMI
現場にやさしい操作性と、研削条件の一元管理。
加工条件設定、歯合わせ、ドレス条件の各画面を通じて、段取り・加工・ドレッシングの流れを画面上で確認できます。
加工条件歯合わせドレス条件工程管理
05
高品質ギヤを評価する5つの視点。
PGシリーズでは、歯形精度、リード精度、ピッチ精度、分度精度、表面粗さを高水準で追求します。検査条件・保証条件は案件ごとに確認します。
歯形精度リード精度ピッチ精度分度精度表面粗さ
CONTROL INTERFACE

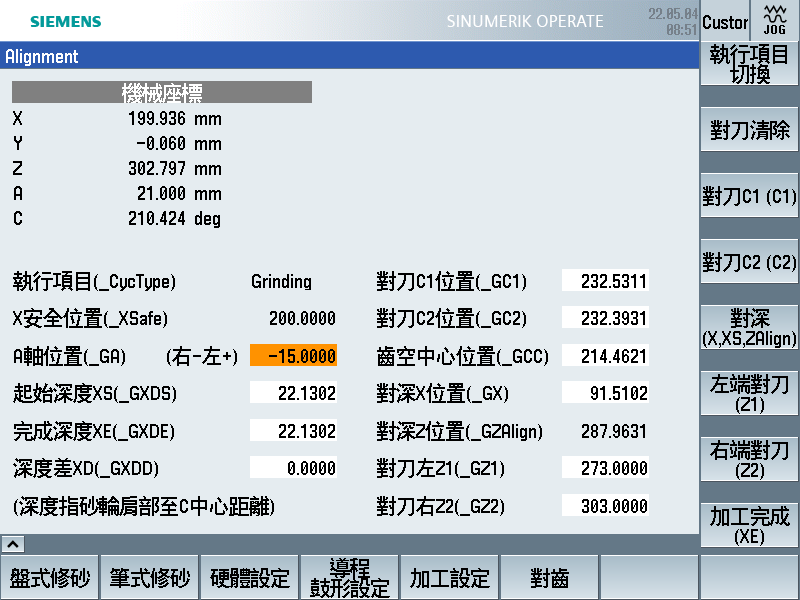

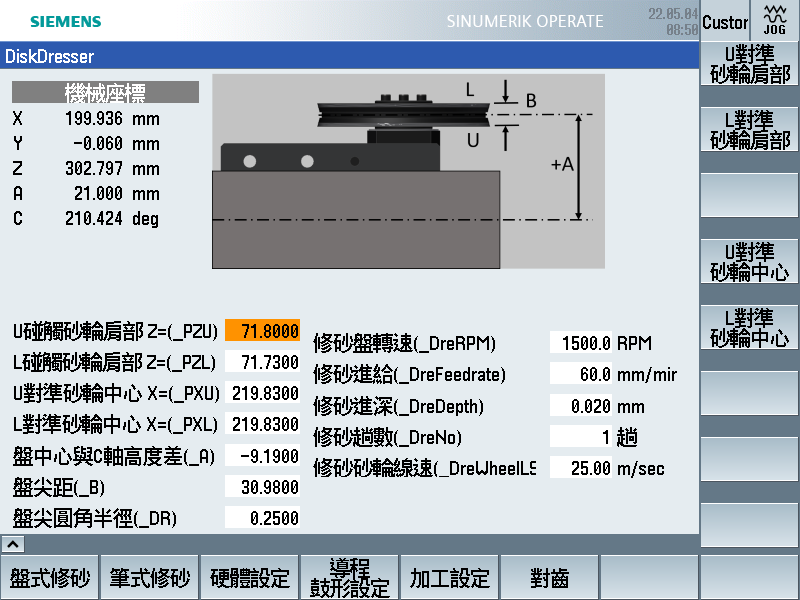

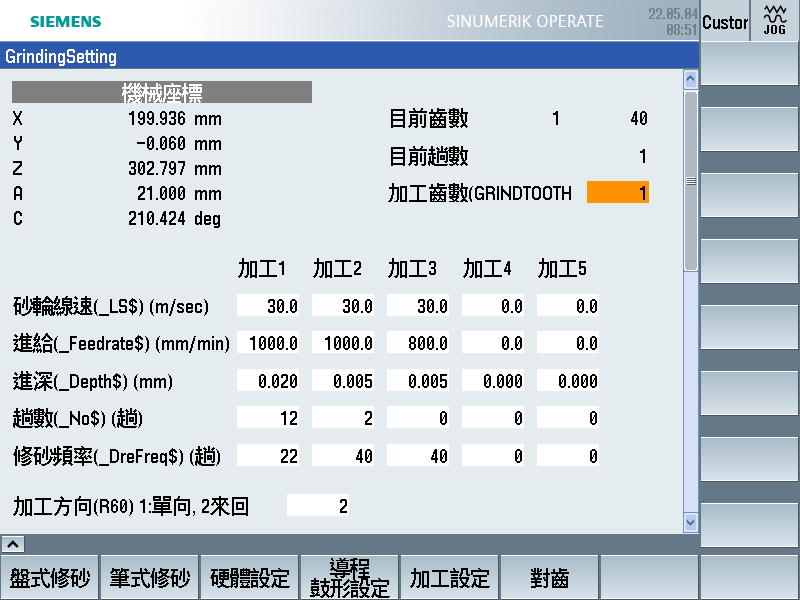

研削・歯合わせ・ドレス条件を、画面上で確認。
各画面をクリックすると中央に拡大表示します。掲載画像は台湾向けの表示画面です。日本語化が可能です。
※掲載画像は台湾向けの表示画面です。日本語化が可能です。画面表示は説明用の掲載例であり、機械仕様・ソフトウェア構成・設定内容等により表示が異なる場合があります。
MEASUREMENT RESULTS
精度を、検査成績表で確認。

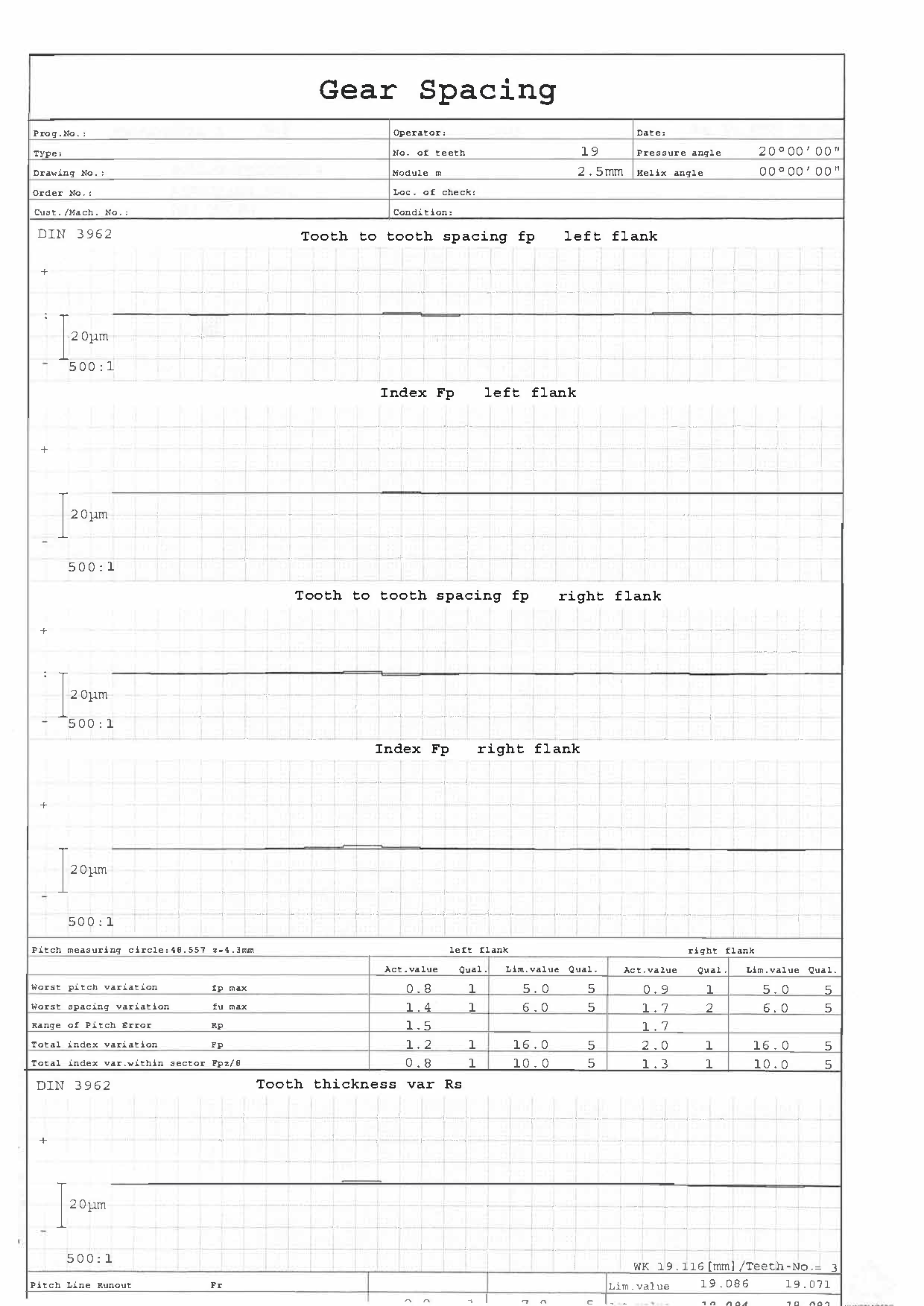

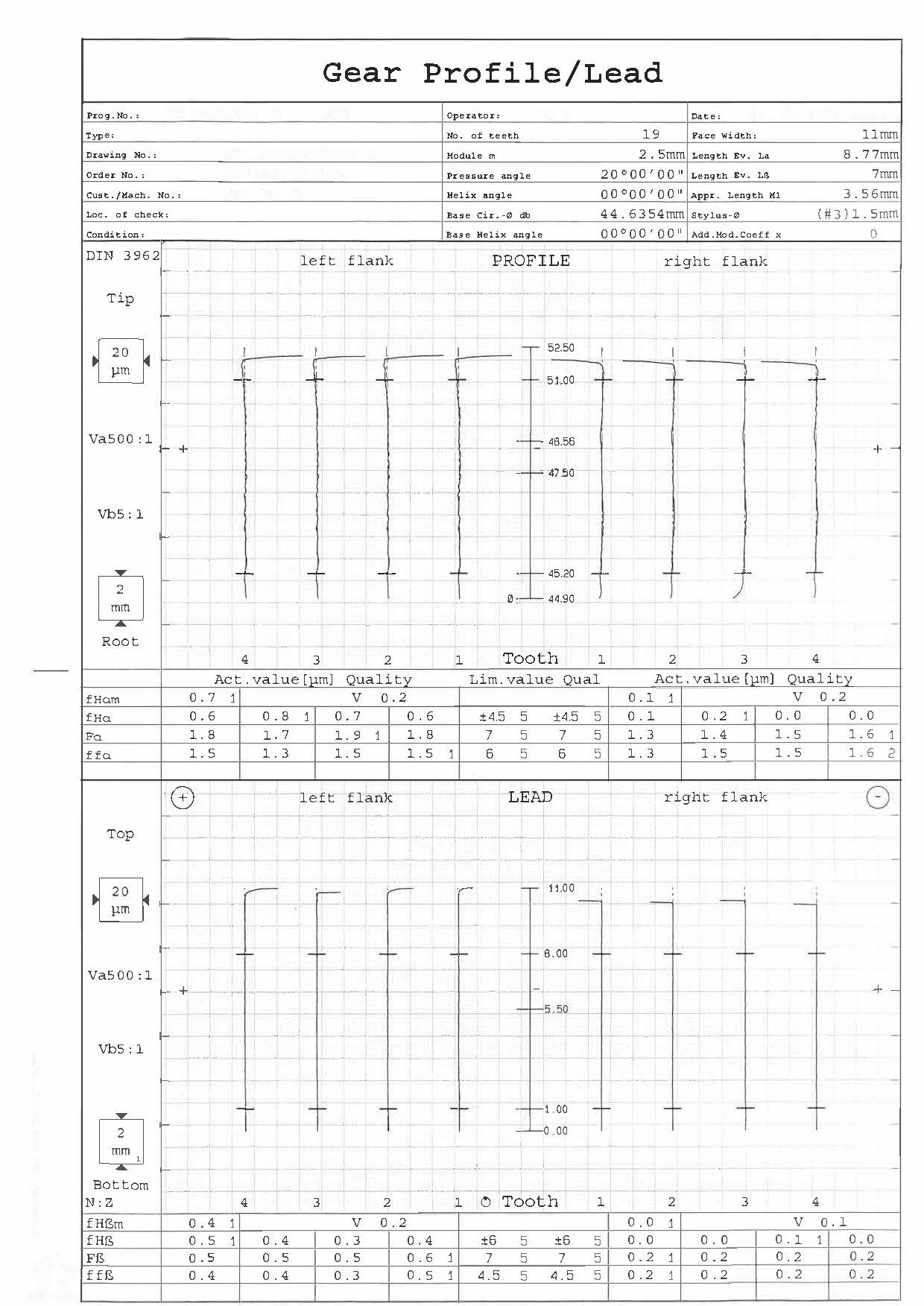

掲載の検査成績表をクリックすると拡大できます。Gear Spacing、Gear Profile / Lead の測定例から、加工後の評価項目をご確認いただけます。
※掲載資料はHUAWIN提供の測定例です。加工精度はワーク仕様、材質、砥石、加工条件、測定条件等により異なります。正式な保証精度・検査条件は案件ごとに確認のうえご案内します。
SELECT
MODEL SELECTION
ギヤサイズと砥石主軸から、最適なPGを選ぶ。
PG250、PG400 220G、PG400 170Gでは、最大外径・最大モジュール・砥石仕様が異なります。正式な機種選定はワーク図面と要求精度から行います。
| 型式 / 砥石主軸 | 最大外径 | 最小外径 | 最大M | 最小M | 歯数 | 許容荷重 |
|---|---|---|---|---|---|---|
| PG250 170G | φ250 mm | φ20 mm | M6 | M0.5 | 1～999 | 100 kg |
| PG400 220G | φ400 mm | φ20 mm | M10 | M0.5 | 1～999 | 120 kg |
| PG400 170G | φ250 mm | φ20 mm | M8 | M0.5 | 1～999 | 120 kg |
どのPG仕様が適切か、図面から確認します。歯車外径、モジュール、歯数、圧力角、ねじれ角、要求精度、材質、熱処理、生産数量をご提示ください。
機種選定を相談WORK
APPLICATION
成形研削から工具再研磨まで。
平歯車、はすば歯車、サイクロイドギヤ、外スプラインなど、多様な歯形を対象に加工条件を検討します。
平歯車
高精度な歯形・ピッチ精度を追求。
はすば歯車
ねじれ角を含む加工条件を個別確認。
サイクロイドギヤ
ワーク形状・要求精度を個別確認。
TECH
MACHINE TECHNOLOGY
高精度・高剛性・高効率を支える6つの要素。
ワーク主軸DDモータ
ギヤやベルト伝達によるバックラッシを排除し、位置決め精度と回転安定性を高めます。
X/Z軸リニアモータ
ボールねじを使用しない構造で、高精度位置決めと加減速性能を支援します。
高剛性構造設計
角形ベッド構造により、防振性と熱安定性を確保します。
ディスク式ドレッサ
砥石輪郭精度を安定的に維持し、歯形品質と加工再現性を支援します。
対話型HMI
研削条件、歯合わせ、ドレス条件を一元管理し、段取りを見える化します。
少量多品種対応
多様なギヤと工具再研磨を一台で検討できる柔軟性を備えます。
SPEC
TECHNICAL SPECIFICATIONS
主要仕様・詳細仕様。
数値は管理者専用編集機能から更新可能。HUAWIN側の仕様変更に追従できる構成です。
製品改良等により仕様は予告なく変更される場合があります。
EQUIP
STANDARD / OPTION
標準付属品とオプションを、導入検討の段階から確認。
標準付属品28項目
オプション6項目
自動化・工具再研磨・追加砥石ホルダーも個別検討します。外部供給装置、ロボット、インライン測定との接続条件は案件ごとに確認します。
仕様を相談するJAPAN
INTRODUCTION SUPPORT
台湾から日本国内の導入まで、条件を整理。
HUAWIN製機械の標準取引条件はFOB TAIWANです。海上輸送、保険、輸入通関、国内輸送、荷卸し、搬入、据付については案件ごとに供給範囲を確認します。
| 条件 | 概要 | 主なイメージ |
|---|---|---|
| FOB TAIWAN | 台湾の港で船に積み込むところまでが基本条件。船積み後の海上輸送・保険・輸入通関・日本国内輸送は別途手配。 | 標準条件 |
| CIF | 台湾から日本の港までの海上輸送費と保険を含む条件。日本到着後の輸入通関・国内輸送・搬入等は別途確認。 | 日本の港まで |
| DAP | 日本国内の指定場所付近まで輸送する条件。輸入通関費用・関税・消費税等は通常買主側負担。 | 工場付近まで |
| DDP | 輸入通関・関税・消費税等を含め売主側が指定場所まで手配する条件。事前確認事項が多くなります。 | 一括手配を検討 |
ご相談 → 加工可否 → 仕様決定 → 製造 → 出荷前確認 → 輸送 → 搬入・据付 → 操作教育正式な価格、納期、供給範囲、保証条件、据付条件は個別見積時にメーカー確認のうえご案内します。
導入条件を相談
