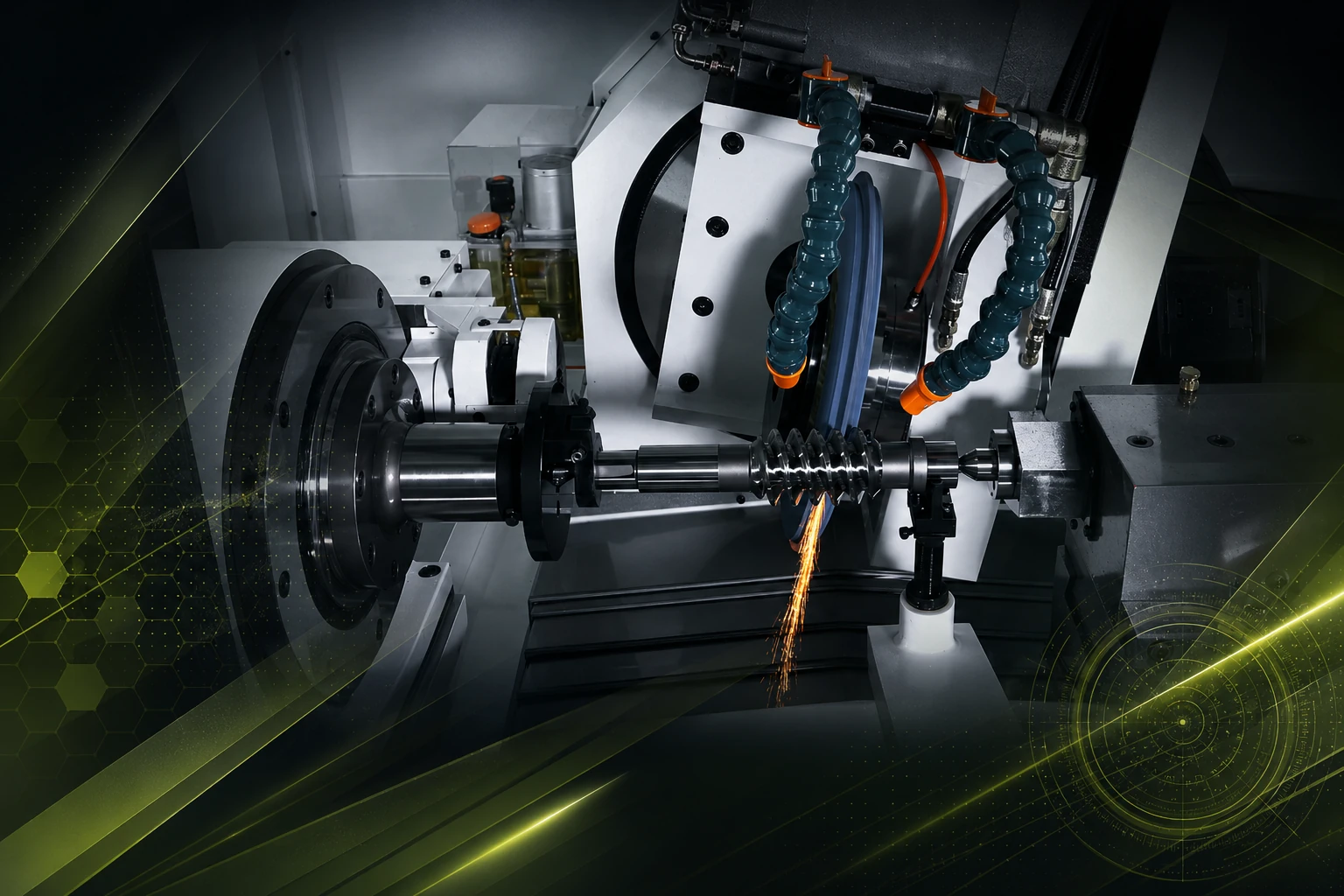

WORK
APPLICATION
ウォームから精密ねじ、
特殊歯形まで。
加工可否は、ワーク図面、材質、熱処理、形状、要求精度、加工数量、砥石・治具条件をもとに個別確認します。
図面から加工可否を確認します。外径、全長、加工長、リード、条数、歯形／溝形状、材質、熱処理、要求精度をご提示ください。
図面条件を相談
FIT
WHEN WG2000 FITS
こんな課題なら、
WG2000を検討候補に。
「機械の機能」ではなく「導入後に何を変えたいか」から整理。該当する項目があれば、下の適合チェックから対象ワークを当てはめてください。
内製化したい外注工程の内製化や、生産体制の再構築を検討している。
安定させたい測定・誤差解析・補正を活用し、精度の作り込みを進めたい。
対応したいウォームから多条ねじ、特殊歯形まで加工対象を広げたい。
見直したいCBNだけでなく、アルミナ／セラミック砥石も含めて条件を組みたい。
相談したい加工可否・砥石・治具・精度・導入条件をまとめて確認したい。
CHECK
WG2000 QUICK CHECK
そのワーク、
WG2000の掲載仕様と照合。
約30秒。図面を送る前の一次確認。
主要条件を入力すると、WG2000の公開仕様値と照合します。加工可否を断定するものではなく、HUAWINへの技術確認前の目安です。
STEP 01対象ワーク
STEP 02主要条件分かる項目だけでも確認できます。
※本チェックは掲載仕様との機械的な照合です。実際の加工可否、達成精度、砥石・治具、サイクルタイム等を保証するものではありません。
SMART
ACCURACY CONTROL
測る。計算する。補正する。
荒研削後の測定データを入力し、システムが誤差を解析して逆補正。試作から量産まで精度作り込みを支援します。
DIN4
量産精度はDIN 3962 Grade 4相当。
参考換算として新JIS B 1702 N4級相当、旧JIS B 1702:1976 0級相当。試作精度DIN1～DIN2はメーカー試験・参考情報として区別して表示します。
60-80
CBNだけに依存しない砥石運用。
標準アルミナ／セラミック砥石とドレッシングを活用。メーカー試算では条件によりCBN砥石使用時と比較して消耗品コスト60～80％程度の削減効果が見込まれます。
アルミナセラミックドレッシングメーカー試算

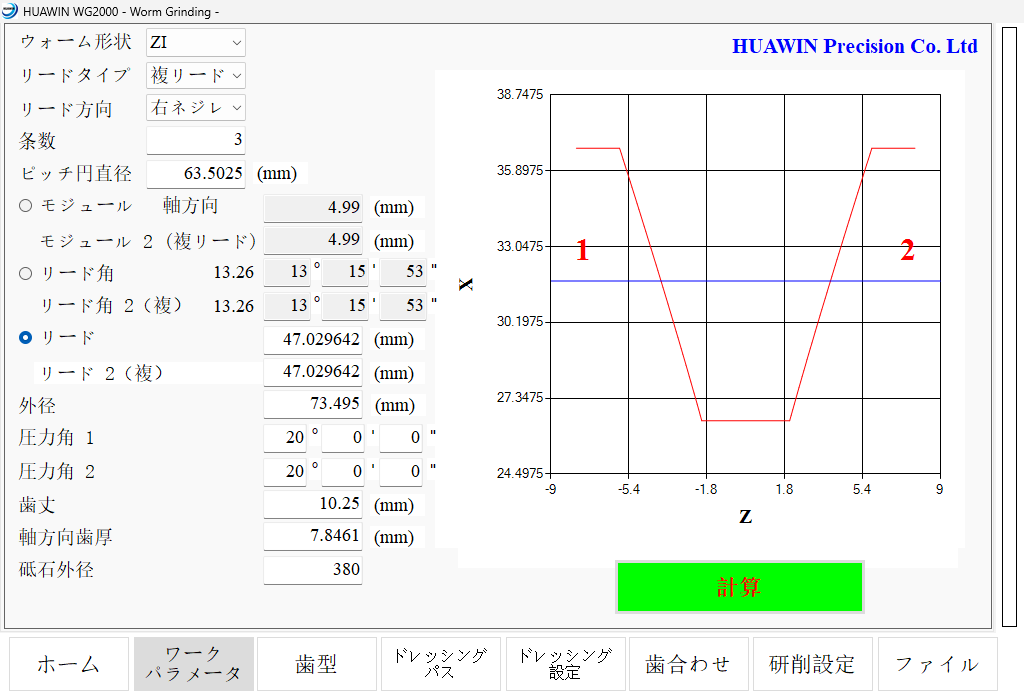

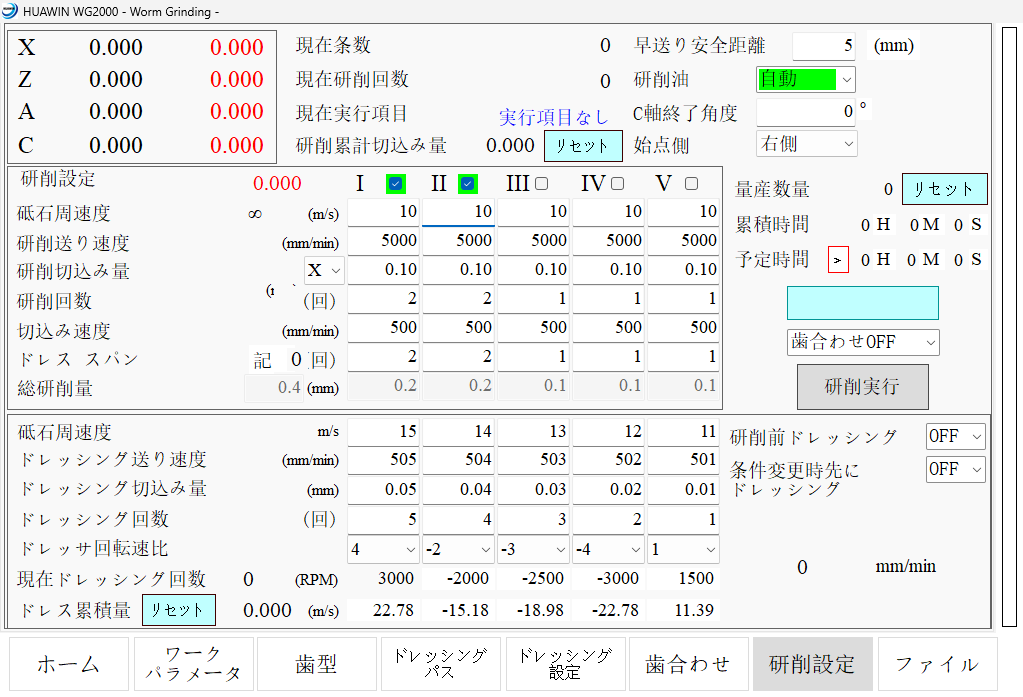

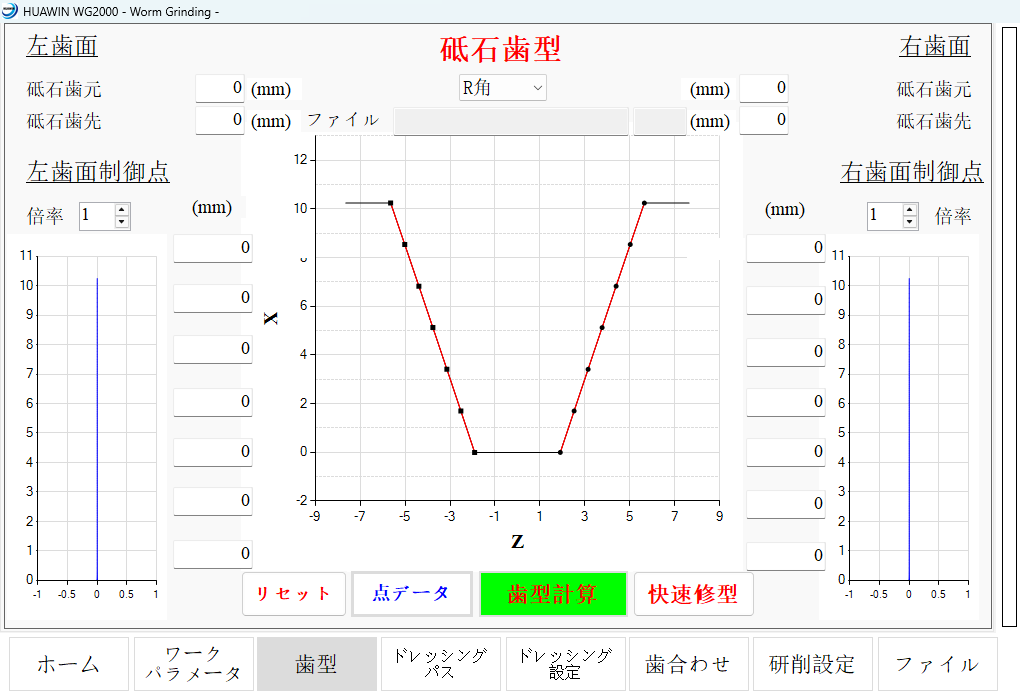

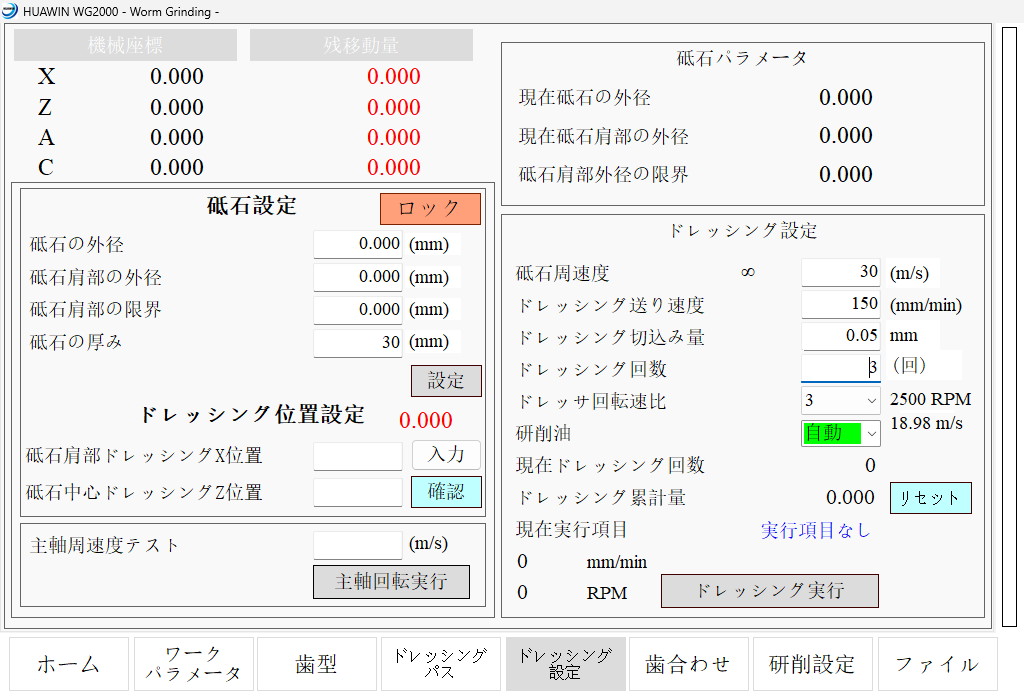

WG2000 CONTROL INTERFACE
研削条件から歯形データまで、画面上で確認。
WG2000のコントロールパネルに表示される各種設定画面です。サムネイルをクリックすると、原寸に近いサイズで拡大表示できます。
※画面表示は説明用の掲載例です。機械仕様・ソフトウェア構成・設定内容等により表示が異なる場合があります。
TECH
MACHINE TECHNOLOGY
高精度と生産性を支える6つの構成。
高剛性スクエアベッド
研削加工に必要な機械剛性を確保し、安定した加工品質を支援します。
X/Z軸リニアモータ
X軸290 mm、Z軸800 mm。高精度位置決めと加工効率向上を支援します。
C軸DDモータ
C軸±360°、最大トルク1,300 N・m。高精度な割出・同期制御に対応します。
ディスク式ドレッサ
砥石成形と研削精度の安定化を支援します。
ZA・ZN・ZK・ZI
ウォーム研削プログラムにより、操作性に配慮した構成です。
PROGRAMを詳しく見る幅広い加工範囲
最大外径φ300 mm、最大モジュール12.5、加工条数1～99に対応します。
WORM PROFILE PROGRAM
歯形プログラムを、
実測データまで見る。
WG2000は、掲載仕様としてZA・ZN・ZK・ZIのウォーム研削プログラムを備えます。歯形条件を設定し、研削・測定・補正を組み合わせながら高精度加工を支援します。
ZAZNZKZI

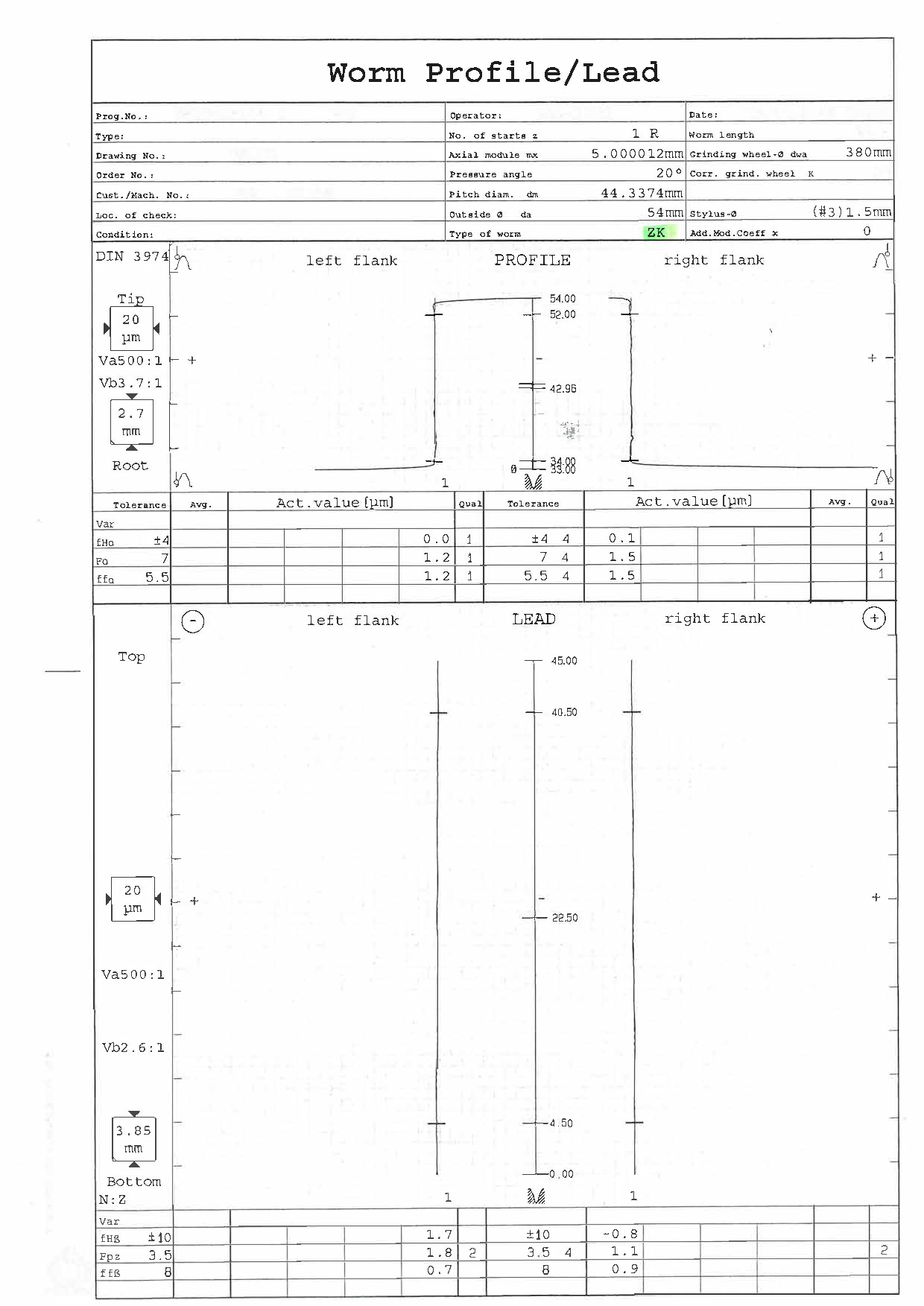

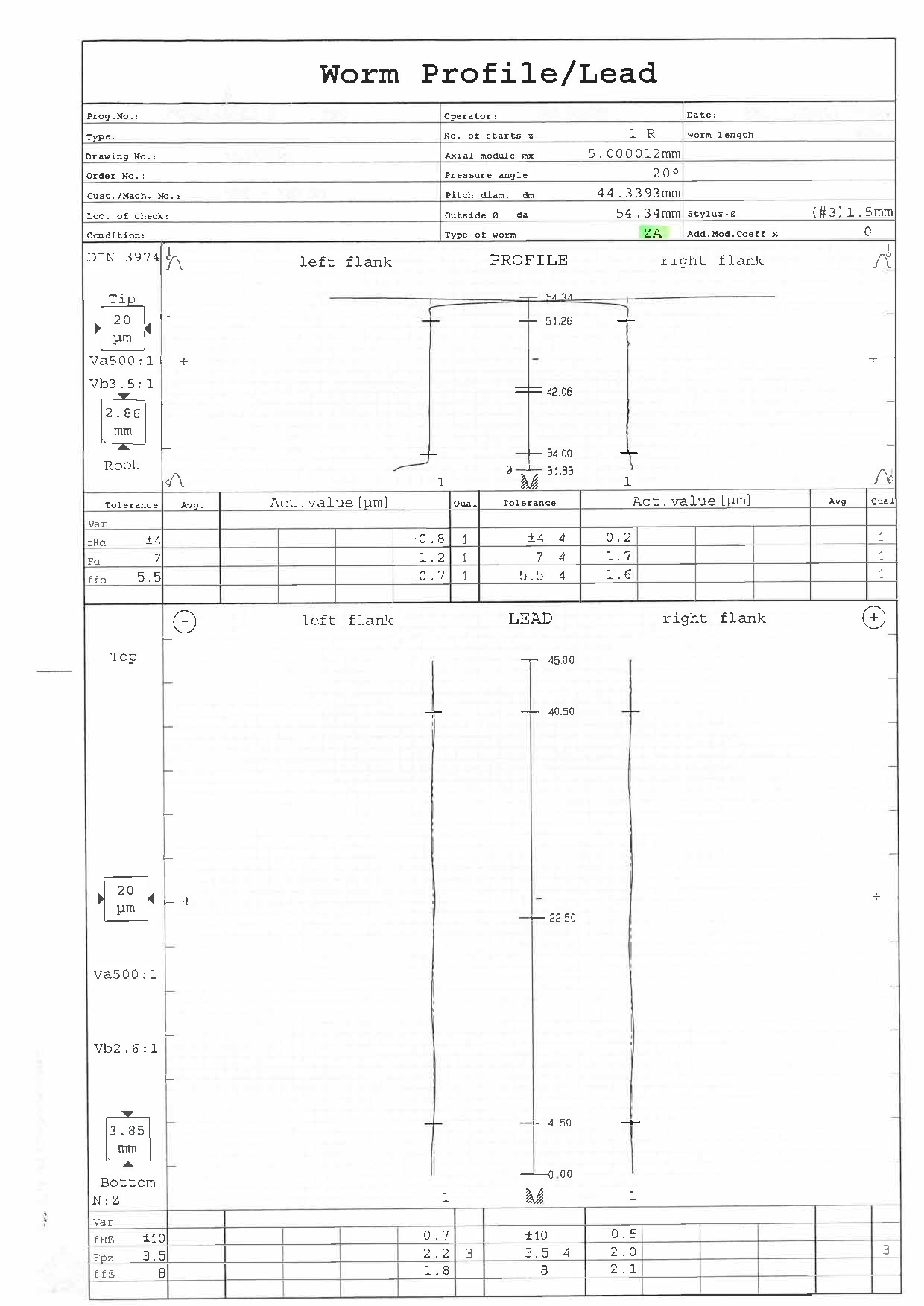

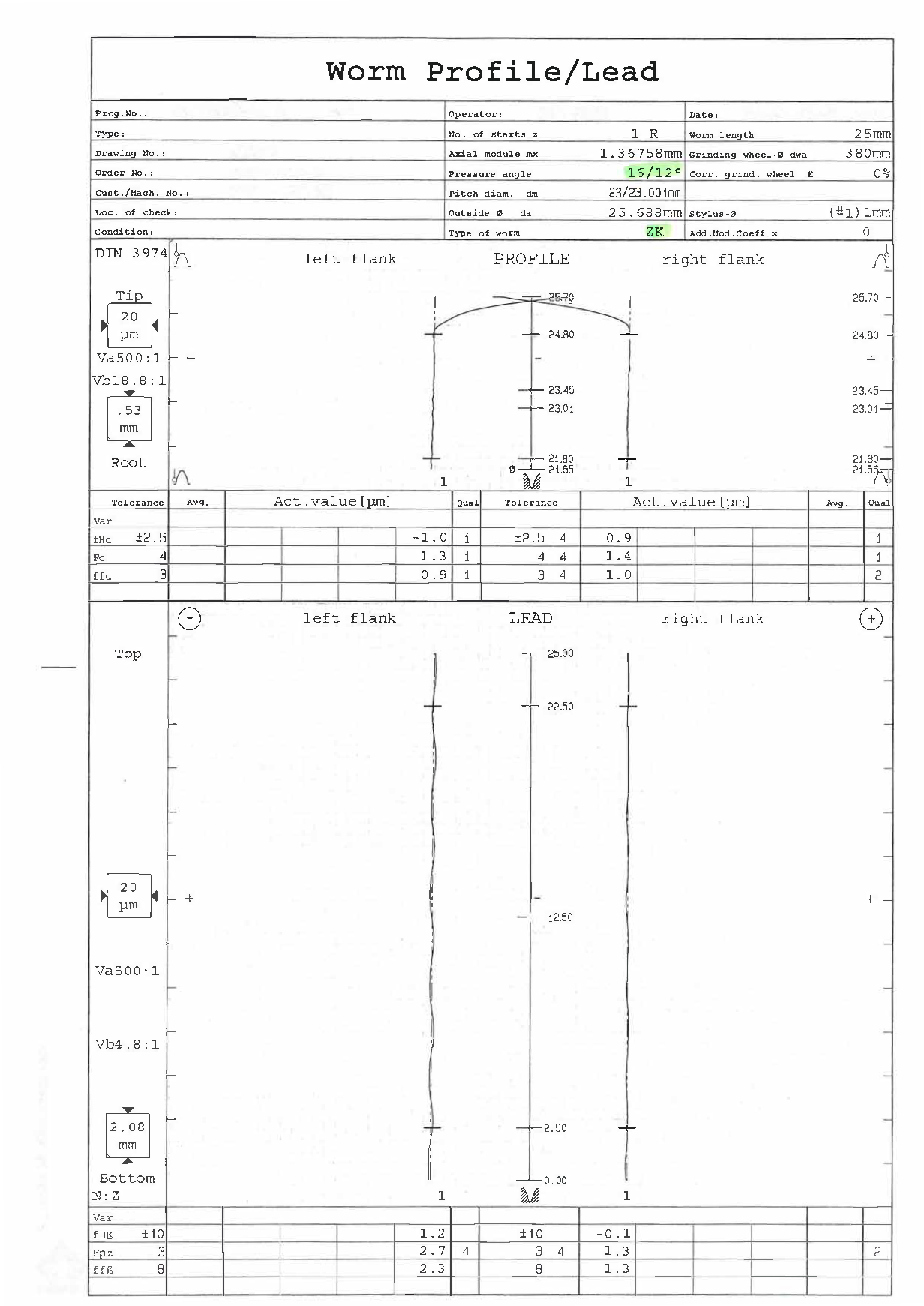

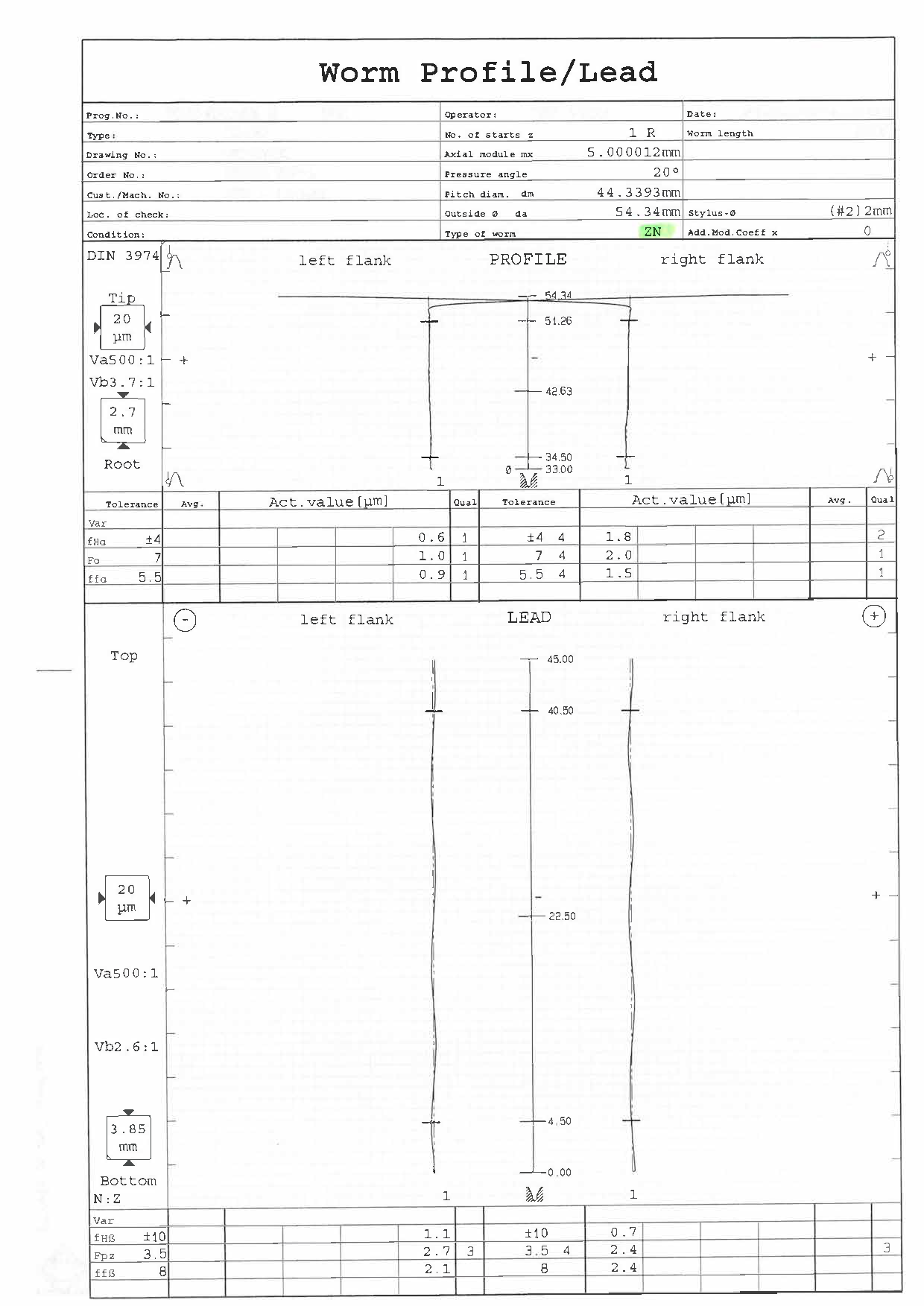

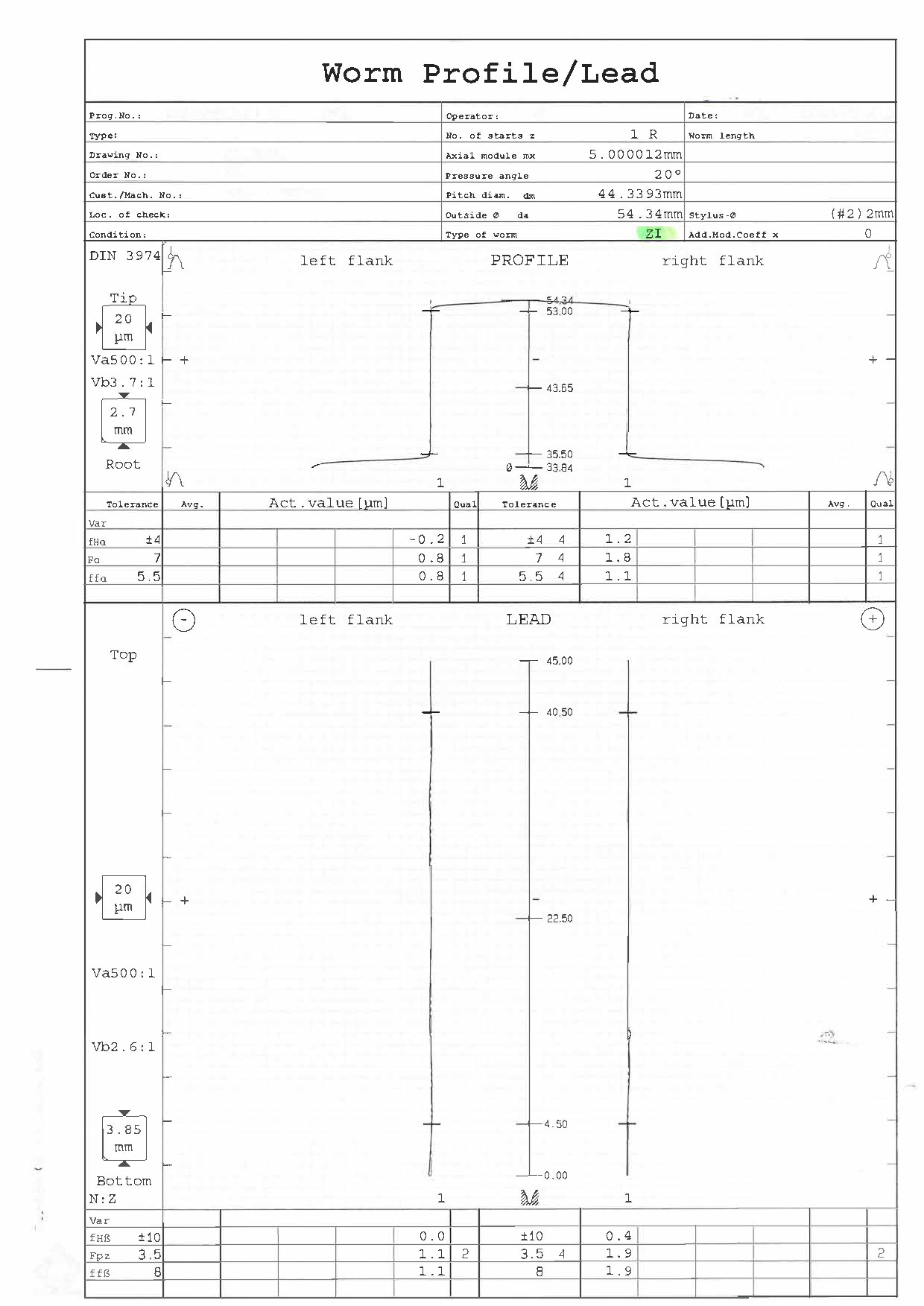

MEASUREMENT EXAMPLESメーカー提供の歯形・リード測定例
各資料は Profile / Lead の測定例です。クリックすると中央に拡大表示し、細かな測定線図・数値まで確認できます。
※掲載画像はHUAWIN提供の加工・測定例です。加工精度はワーク仕様、材質、砥石、加工条件、測定条件等により異なります。なお、現在の掲載プログラム表記「ZA・ZN・ZK・ZI」と、提供測定例に含まれる歯形表記には一部相違があります。正式な対応歯形・仕様は案件ごとに確認のうえご案内します。
SPEC
TECHNICAL SPECIFICATIONS
主要仕様・詳細仕様。
主要仕様をカテゴリ別に整理しています。正式仕様は対象ワーク・要求精度・加工条件を確認のうえ個別にご案内します。
EQUIP
STANDARD / OPTION
標準付属品とオプションまで、Webで確認。
標準付属品30項目
オプション10項目
JAPAN
INTRODUCTION SUPPORT
台湾から日本国内の導入まで、条件を整理。
HUAWIN製機械の標準取引条件はFOB TAIWANです。海上輸送、保険、輸入通関、国内輸送、荷卸し、搬入、据付については案件ごとに供給範囲を確認します。
| 条件 | 概要 | 主なイメージ |
|---|---|---|
| FOB TAIWAN | 台湾の港で船に積み込むところまでが基本条件。船積み後の海上輸送・保険・輸入通関・日本国内輸送は別途手配。 | 標準条件 |
| CIF | 台湾から日本の港までの海上輸送費と保険を含む条件。日本到着後の輸入通関・国内輸送・搬入等は別途確認。 | 日本の港まで |
| DAP | 日本国内の指定場所付近まで輸送する条件。輸入通関費用・関税・消費税等は通常買主側負担。 | 工場付近まで |
| DDP | 輸入通関・関税・消費税等を含め売主側が指定場所まで手配する条件。事前確認事項が多くなります。 | 一括手配を検討 |
ご相談 → 加工可否 → 仕様決定 → 製造 → 出荷前確認 → 輸送 → 搬入・据付 → 操作教育正式な価格、納期、供給範囲、保証条件、据付条件は個別見積時にメーカー確認のうえご案内します。
導入条件を相談
