加工条件の標準化
ウォーム加工に特化した軸構成・プログラムにより、工程条件を整理しやすくします。
DEDICATED
WHY DEDICATED MACHINE
ウォーム加工を、専用設備として最適化する。
複合加工機による汎用対応では、加工時間、段取り、量産時の再現性に課題が残る場合があります。WM1560はウォーム加工そのものを最適化するための専用機です。
段取り時間の短縮
専用HMI、工具・ワーク支持機構により、段取り効率向上を支援します。
量産再現性
加工品質のばらつき低減と量産時の安定性を追求します。
3点式ワークサポート
ワーク支持を安定化し、切削時の振動抑制を支援します。
切粉・切削液管理
チップコンベア、回収台車など量産現場の運用を考慮した構成です。
自動化との親和性
ワーク搬送や周辺装置との組み合わせにより、省人化・安定生産を検討できます。
MILLING
SPECIALIZED WORM MACHINING
ウォーム加工を、専用機で作り込む。

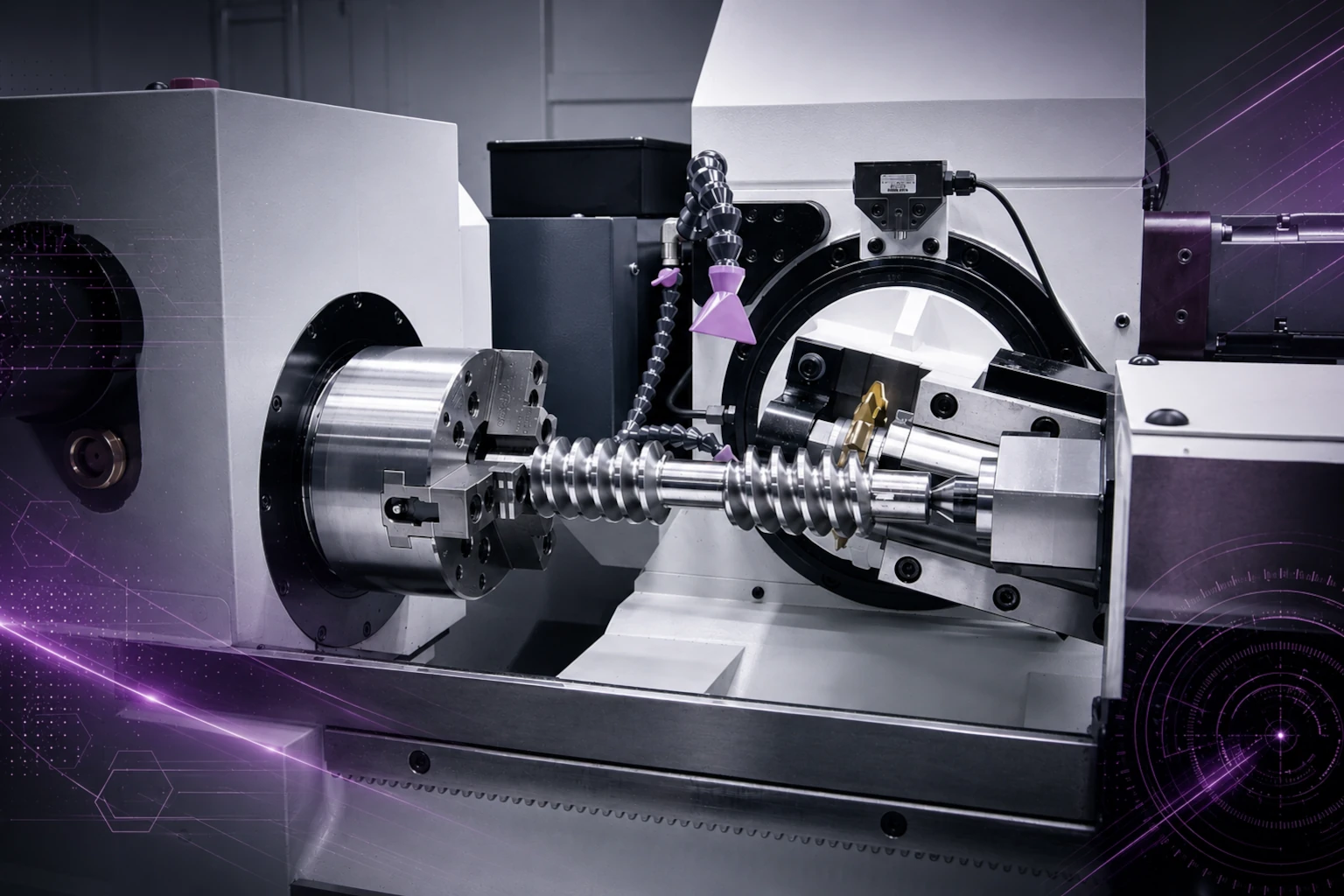

チャック、ワーク支持、切削工具をウォーム加工に合わせて構成。WM1560が目指す「専用機としての安定加工」を、実加工ビジュアルでご覧いただけます。
WORK
APPLICATION
1台で、ウォーム加工の工程を広げる。
標準的なウォーム加工に加えて、複リード、面取り、スプラインなどの工程集約を検討できます。
ワーク図面から、加工方法と必要工具を確認します。外径、長さ、モジュール、リード、条数、材質、熱処理、要求精度、生産数量、現行工程をご提示ください。
加工可否を相談828D
CONTROL & PROCESS
操作性も、設備価値の一部。
Siemens SINUMERIK 828Dを搭載。各軸送り、主軸回転、加工プログラムを制御し、ウォーム加工の段取りから量産加工までを支えます。
828D
直感的なHMIで、加工条件を確認しながら段取り。
画面表示とソフトキーにより、加工条件やプログラム情報を確認しながら設定作業を進めます。操作性・加工性能・堅牢性のバランスを重視した構成です。
加工条件主軸回転各軸送りプログラム
04
単リードからスプラインまで、多工程を集約。
加工工程を分散させるのではなく、専用機側へ集約することで、段取り・搬送・品質管理のシンプル化を狙います。
単リード複リード面取りスプライン
CONTROL INTERFACE
Siemens SINUMERIK 828D、実際の運用画面。

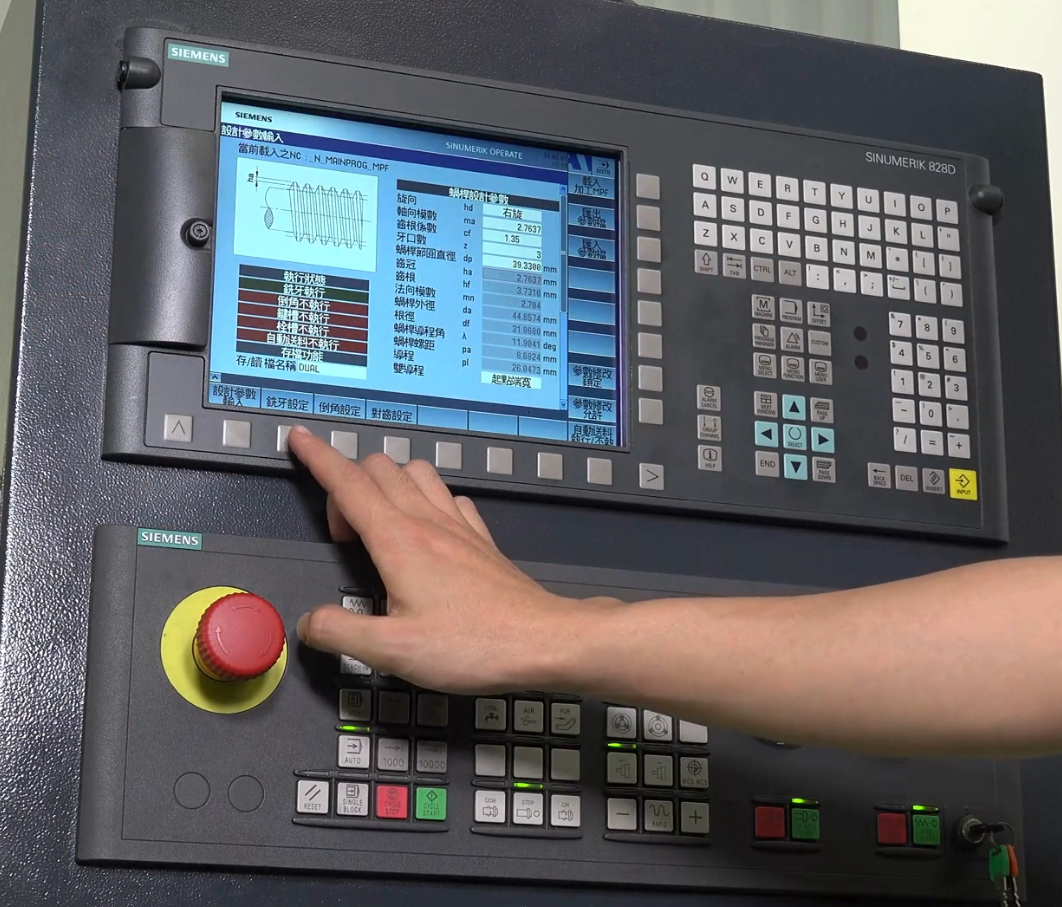

画面をクリックすると中央に拡大表示します。掲載画像は台湾向けの表示画面です。日本語化が可能です。
828D
加工条件とウォームデータを、ひとつの操作環境で。
加工プログラムやウォーム諸元を確認しながら、段取りから量産加工までの操作を支援します。画面表示は機械仕様・ソフトウェア構成・設定内容等により異なる場合があります。
※掲載画像は台湾向けの表示画面です。日本語化が可能です。画面表示は説明用の掲載例であり、機械仕様・ソフトウェア構成・設定内容等により異なる場合があります。
AUTO
AUTOMATION READY
量産加工を、自動化システムへつなぐ。
ワーク搬送や周辺装置との組み合わせにより、生産効率の向上、省人化、安定した加工品質の実現に貢献します。
AUTOMATION VISUAL
加工するだけでなく、量産工程まで考える。

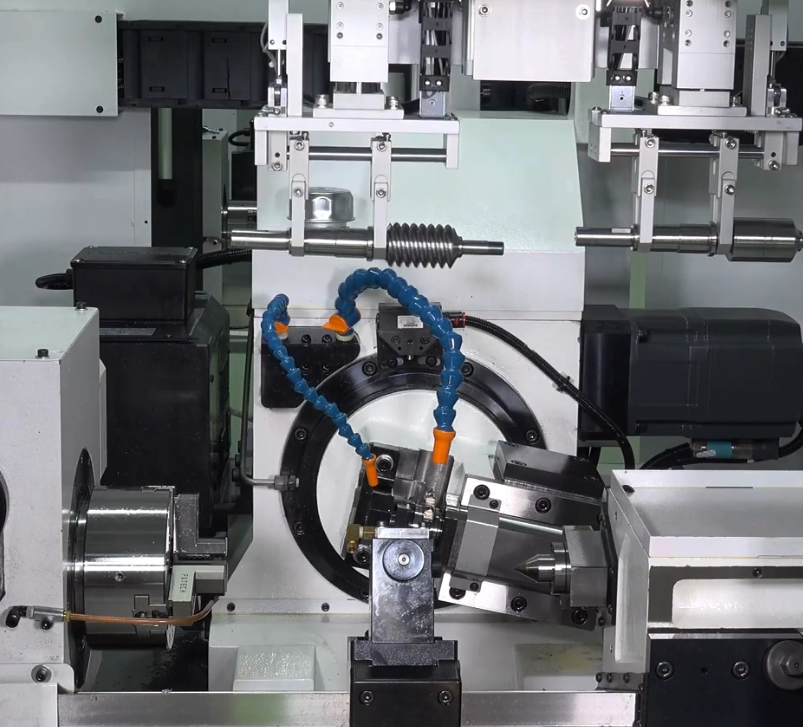

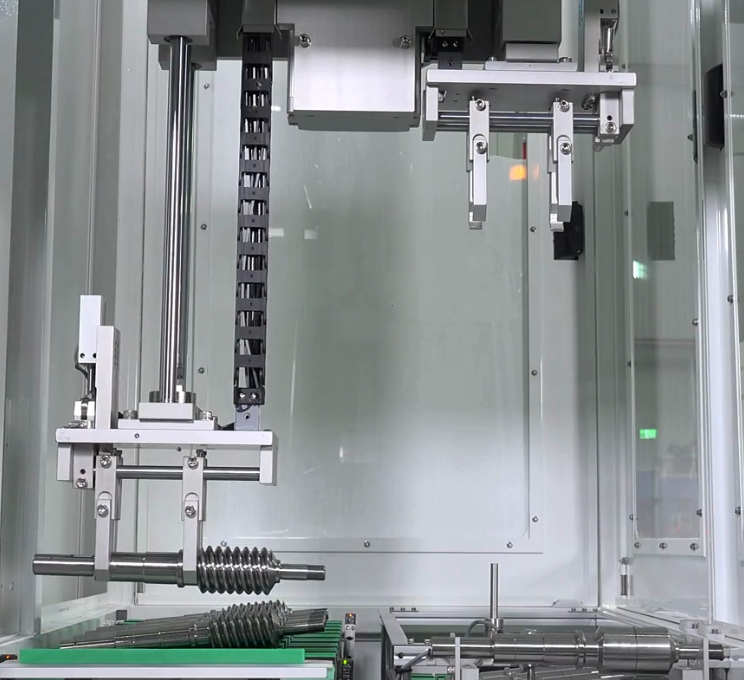

WM1560の自動化構成例です。画像をクリックすると拡大表示します。実際の自動化範囲・供給方式・周辺設備はワークと生産条件に応じて個別検討します。

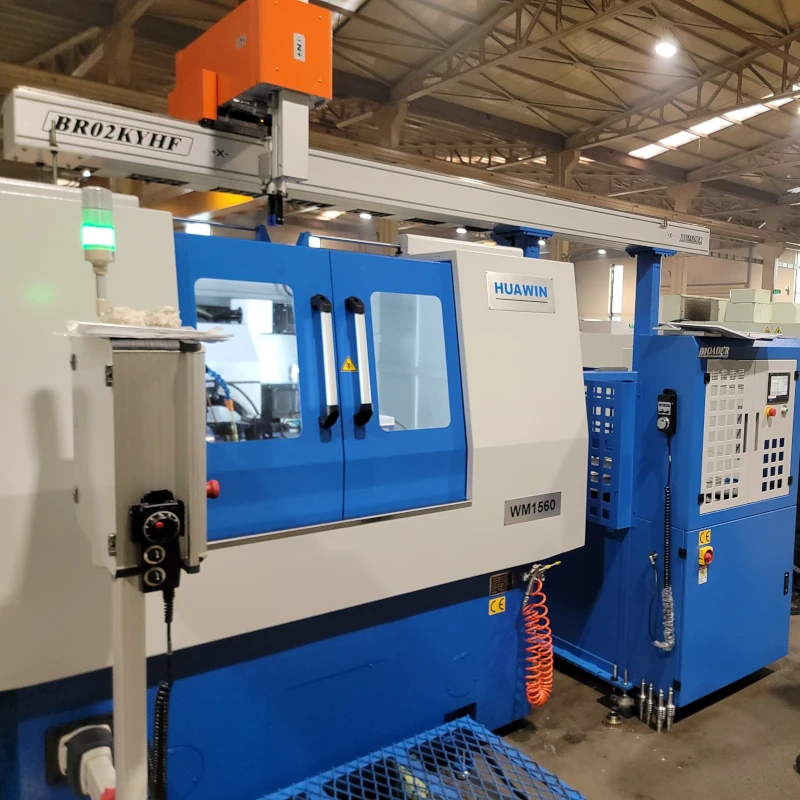

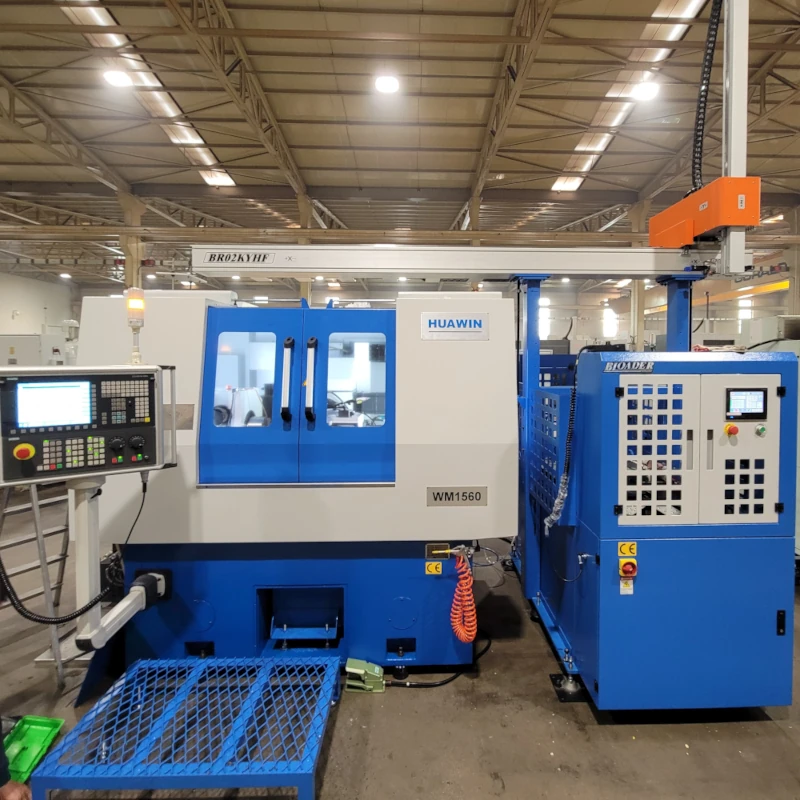

※掲載画像はHUAWIN PRECISION提供の自動化構成例です。実際のロボット、搬送範囲、安全設備、周辺装置等の仕様は案件ごとに異なります。
3PT
ワーク支持と工具系を、量産前提で整理。
6インチ三ツ爪油圧チャック、3点式サポーター、アーバシャフトφ27/φ32、切削工具セッティング治具などを標準構成に含みます。
Ø135
最大カッター径 φ100 / φ135 mm。
カッター穴径φ27 / φ32 mmに対応。工具仕様と歯形条件を確認し、最適な加工構成を検討します。
SPEC
TECHNICAL SPECIFICATIONS
主要仕様・詳細仕様。
仕様値は管理者専用編集機能から更新できるため、HUAWIN側の細かな仕様変更にも追従できます。
EQUIP
STANDARD EQUIPMENT
量産運用まで見据えた標準付属品。
標準付属品22項目
追加仕様・オプション0項目
JAPAN
INTRODUCTION SUPPORT
台湾から日本国内の導入まで、条件を整理。
HUAWIN製機械の標準取引条件はFOB TAIWANです。海上輸送、保険、輸入通関、国内輸送、荷卸し、搬入、据付については案件ごとに供給範囲を確認します。
| 条件 | 概要 | 主なイメージ |
|---|---|---|
| FOB TAIWAN | 台湾の港で船に積み込むところまでが基本条件。船積み後の海上輸送・保険・輸入通関・日本国内輸送は別途手配。 | 標準条件 |
| CIF | 台湾から日本の港までの海上輸送費と保険を含む条件。日本到着後の輸入通関・国内輸送・搬入等は別途確認。 | 日本の港まで |
| DAP | 日本国内の指定場所付近まで輸送する条件。輸入通関費用・関税・消費税等は通常買主側負担。 | 工場付近まで |
| DDP | 輸入通関・関税・消費税等を含め売主側が指定場所まで手配する条件。事前確認事項が多くなります。 | 一括手配を検討 |
ご相談 → 加工可否 → 仕様決定 → 製造 → 出荷前確認 → 輸送 → 搬入・据付 → 操作教育正式な価格、納期、供給範囲、保証条件、据付条件は個別見積時にメーカー確認のうえご案内します。
導入条件を相談
