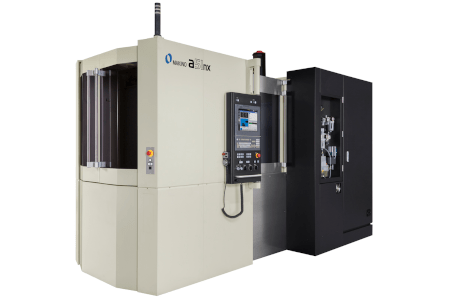

製品外観
a91nx の特長
- 高剛性・大ストローク： 大型ワークに対応しつつ高精度を両立
- 高出力主軸オプション： 10,000～15,000 min⁻¹、重切削から高能率加工まで
- 優れた切りくず処理： 各種クーラント・大容量二次処理で安定稼働
- 自動化拡張： 大容量ATC、パレットシステム連携で無人化に対応
仕様概要
| ストローク (X/Y/Z) | 1,400 mm / 1,200 mm / 1,350 mm |
|---|---|
| パレット | 800 x 800 mm |
| 最大ワーク寸法 | Φ1,450 x 1,450 mm |
| 最大積載質量 | 2,000 kg |
| 主軸回転速度 | 20 ～ 10,000 min-1 |
| 主軸端 | BT50（7/24 テーパ #50） |
| 工具収納本数 | 60 [ OP：185、297 ] 本 |
| 制御装置 | Professional 6 |
仕様（フルリスト）
| 機種名 | a91nx | ||
| 移動量 | X軸 | mm | 1,400 |
| Y軸 | mm | 1,200 | |
| Z軸 | mm | 1,350 | |
| パレット上面から主軸中心線までの距離 | mm | 100 ～ 1,300 | |
| パレット中心線から主軸端面までの距離 | mm | 100 ～ 1,450 | |
| テーブル | 作業面（パレット）の大きさ | mm | 800 x 800 |
| 工作物最大寸法（直径x高さ） | mm | Φ1,450 x 1,450 | |
| 最大積載質量 | kg | 2,000 | |
| 作業面（パレット）上面の形状 | タップ穴 M16 x 24穴 | ||
| 主軸 | 回転速度 | min-1 | 20 ～ 10,000 |
| [ OP：8,000回転 高トルク主軸 ] | |||
| [ OP：15,000回転 高出力主軸 (HSK-A100のみ) ] | |||
| 主軸端（呼び番号） | BT50（7/24 テーパ #50） | ||
| 出力特性（25%ED / 連続） | kW | 55 / 37 | |
| トルク特性（10%ED / 連続） | N・m | 721 / 305 | |
| ATC | ツールシャンク形式 | JIS B6339 50T | |
| プルスタッド形式 | JIS B 6339 50P | ||
| 工具収納本数 | 本 | 60 [ OP：185、297 ] | |
| 機械の大きさ | 機械の高さ | mm | 3,931 |
| 幅 x 奥行 | mm | 5,236 x 7,724 | |
| 所要床面の大きさ | 幅 x 奥行 | mm | 6,980 x 11,000 |
| 制御装置 | Professional 6 | ||
